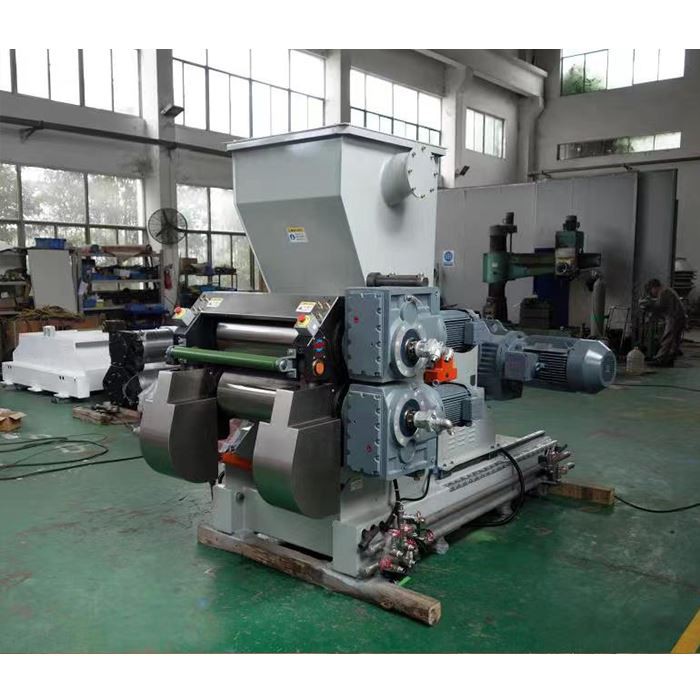

Dubbelschroefs rubberen extrusieplaatmachine

Dubbelschroefs rubber extrusie plaatmachine wordt samen met de mixer gebruikt, de mixer kan rubber materiaal in batches lossen en persen tot een continue rubberen plaat.

Extruder met dubbele schroef is samengesteld uit twee conische schroefgroepen, loop (inclusief vaste borgplaat), lager, versnellingsbak met snelheidsverhouding en smeersysteem, verloopstuk, aandrijfmotor, enz. Motor en verloopstuk drijven de hoofdschroef aan, tandwieloverbrenging met snelheidsverhouding drijft de hulpschroef aan schroef voor synchrone interne rotatie. Nitride schroef, hardverchroomde beplating op loopvlak en waterkoeling/verwarming.

1. Type schroef: enkele kop met dubbele kegel met variërende spoed en diepte verzamelschroef (ongelijke spoed, ongelijke diepte, opvangtype, volledig in elkaar grijpende, conische schroef met enkele kop)

Schroefstructuur: freesschroefrand, gehard oppervlak, centrale boorkoeling, roterende verbindingswater, roestvrijstalen interne koelwaterleiding.

Schroefaandrijfmodus: motorreductor drijft de hoofdschroef, de hoofdschroef en de hulpschroef aan via de tandwieloverbrenging met snelheidsverhouding

Vatstructuur: algehele gietstructuur, afwerking van de binnenholte, schroef- en rolspeling 5 mm. Waterkoeling / verwarmingsvat. Het contactoppervlak tussen het vat en het rubbermateriaal is geplateerd met hard chroom, de dikte van de chroomlaag is ~ {{1 }}.15 mm, en de hardheid van de chroomlaag is groter dan of gelijk aan 730HV10.

Het geïntegreerde rubberen schot aan de rubberen uitlaat van het vat kan het verborgen gevaar van vervorming, verplaatsing en beschadiging van het rubberen schot voorkomen. consumptie.

2. Tabletpersapparaat met twee rollen: het is samengesteld uit bovenste en onderste rollen, lagers en lagerstoelen, hydraulisch openen en sluiten, vergrendeling en instelling van de rolafstand, enz.

dubbele rolkalander, de rol van de pers kan hydraulisch worden geopend: ~ 115 mm, gemakkelijk voor extruderreiniging en onderhoud. De onderste rol is bevestigd aan de voorkant van de extrudercilinder door de lagerzitting en de bovenste rollagerzitting neemt de scharnier geïnstalleerd aan de voorkant van het vat als het keerpunt, en opent en sluit onder invloed van de oliecilinder om de film te vergrendelen en in te drukken. En door de instelling van het hydraulische apparaat zal de rol worden geopend om online te bereiken aanpassing van de rolafstand.

Instelinrichting voor de rolafstand: de onderste rol is vast, de bovenste rol wordt geopend of gesloten door hydraulische rotatie van het scharnier van de lagerstoel en de linker en rechter hydraulische cilinders zijn gekoppeld. Speling van de werkafstand van de persrol van de tablet: min. 4,0 mm. De maximale hefhoogte van de rol: ~ 115 mm, wat het werk van het ontgommen en inspecteren van de machinekop kan realiseren. De bedieningspositie van de tabletpers is uitgerust met een noodstopschakelaar met paddestoelkop, handmatige reset, om een ​​veilige werking te garanderen.

3. Elektrisch regelsysteem: het is samengesteld uit frequentieomzettingskast, bedieningskast, interne verbinding en interne kabel, met functies van starten, stoppen, snelheidsregeling, aanpassing van procesparameters, logische controle en bescherming, veiligheidsalarmbeveiliging, communicatie met mixer , hulpmachine, filmkoelapparaat, snelheidsregeling van de koppeling enzovoort.

4. Uitgerust met perfect foutalarm en veiligheidsstopapparaat

Bescherming: overstroom (tijdelijk)/overstroom (omgekeerd evenredig met de tijd).

Snelheidsfeedbackfout.

Oververhitting van de motor - temperatuurdetectie en alarm.

Detectie van nulsnelheid, stoplogica-blokkeerbeveiliging, noodstopbeveiliging, oververhitting van het smeersysteem van het verloopstuk, overdruk, stroom- en alarmbesturingsextruder, mechanische machineventilatorregeling en bescherming van de plaatpers.

5. Interface- en communicatiefuncties

Realiseer het contact met de menger, ontvang het lossignaal van de menger en breng het signaal van toestaan/weigeren voeren over.

Om het contact met de bovenste hulpmachine te realiseren, worden de parameters van de toestand van de apparatuur verzonden naar het besturingssysteem van de bovenste hulpmachine.

Realiseer koppeling met filmkoelapparaat, inclusief snelheidssynchronisatie, start, stop.

1. De leverancier garandeert dat de contractapparatuur een nieuwe complete set apparatuur is van uitstekende kwaliteit, in overeenstemming met de nationale en industriële kwaliteits- en technische normen en specificaties, evenals de kwaliteit, specificatie, technische gegevens en prestatie-eisen die zijn vastgelegd in de bijgevoegde bijlagen. het contract, en geschikt voor veilig en langdurig stabiel gebruik.

2. Garantieperiode: de leverancier zal tijdig reageren op de kwaliteitseisen van de eiser, en tijdens de garantieperiode is de leverancier verantwoordelijk voor gratis onderhoud van de fouten die voortvloeien uit de kwaliteitsproblemen van de apparatuur.
